Power supplie 80-ALE1202

30W power supply


12 VDC- 2,5 A (Adj. van 10 tot 15 V  /  3 tot 2 A)

Nauwkeurigheid : Output ripple < 3mV rms

Afstands sensor voltage meting, ter voorkoming van spannings val in de bedrading.

Output voltage instelbaar van 10 tot 15 Volt

Met veercontact aansluitklemmen

Beveiligd : tegen kortsluiting

Gemakkelijke bevestiging : DIN Rail of wand montage
xLogic PLC






Technischedocumentatie
Bestel nummer:
80-ALE1202 : Prijs








30Watt power supply met accu guard 80-ALE2401

30W power supply


24 VDC- 1,25 A (Adj. van 20 tot 30 V  /  1,5 tot 1 A)

Nauwkeurigheid : Output ripple < 3mV rms

Afstands sensor voltage meting, ter voorkoming van spannings val in de bedrading.

Output voltage instelbaar van 20 tot 30 Volt

Met veercontact aansluitklemmen

Beveiligd : tegen kortsluiting

Gemakkelijke bevestiging : DIN Rail of wand montage

Technische documentatie

80-ALE2401 : Prijs

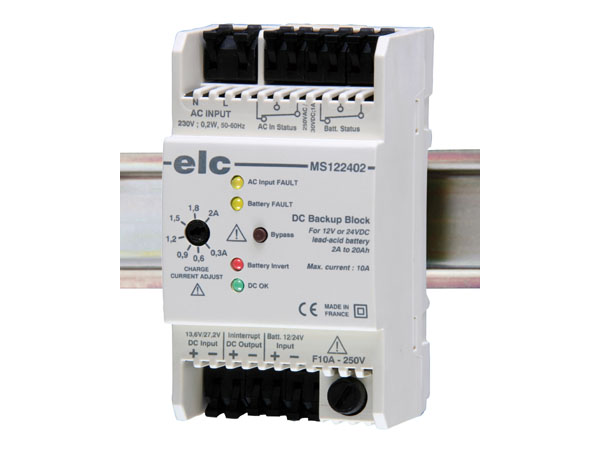

MS122402 een slimme UPS met Accu Guard 80-MS122402 een slimme UPS met Accu Guard,- Lood accu batterij lader

Voor de juiste werking van de MS122402 heeft u een AC net voeding nodig zoals bijvoorbeeld de ALE2401 of ALE1202 die op de foto staat afgebeeld van de brochure, ook een andere merk 230VAC netvoeding behoort tot de mogelijkheden. De links- boven aansluiting van de MS122402 is sensor input die genomen word van het 220VAC lichtnet, deze sensor / detector kijkt constant of er een 230V wisselspanning aanwezig is of niet.

De MS122402 heeft een eigen batterij guard, de batterij guard beschermd de accu tegen overlading of onderlading. Door constant de accu te meten en bewaking van de MS122402 blijft de accu in goede conditie.
Deze intelligente functie van deze slimme battery guard disconnect de accu wanneer de accu batterij spanning onder de 10,3Volt komt of bij een 24V accusysteem, wanneer de batterij spanning onder de 20,6Volt komt. Dus een eigen batterij beschermings systeem dat de accu beschermt tegen te ver ontladen, overladen en kortsluiting.

De BYPASS functie knop heeft als functie dat wanneer de batterij guard ( MS122402) het accu laad systeem heeft uitgeschakeld vanwege bijvoorbeeld te lage voedingsspanning, u op een later tijdstip de batterij lader UPS ( MS122402 ) weer handmatig actief in kan inschakelen. Dit bijvoorbeeld nadat de netspanning langdurig is weggevallen en weer is terug gekeerd met als gevolg dat de accu was afgeschakeld omdat de accu batterij spanning anders te laag was geworden. De batterij guard is geschikt voor dinrail montage
Technische documentatie
Uitleg hoe te gebruiken
Aansluitschema

Bestel nummer:
80-MS122402: : Prijs

Power supply 5Vdc 65-SP05AS

30W power supply


5 VDC - 6 Amp

Nauwkeurigheid : Output ripple < 3mV rms

Output voltage en Stroom begrenzing instelbaar

Met schroefcontact aansluitklemmen

Met UPS functie

Met Lood accu lader

Voorzien van externe Power ON / OFF schakelaar conn.


Beveiligd : tegen kortsluiting

Gemakkelijke bevestiging : DIN Rail of wand montage

Technische documentatie

65-SP05AS Prijs Prijs

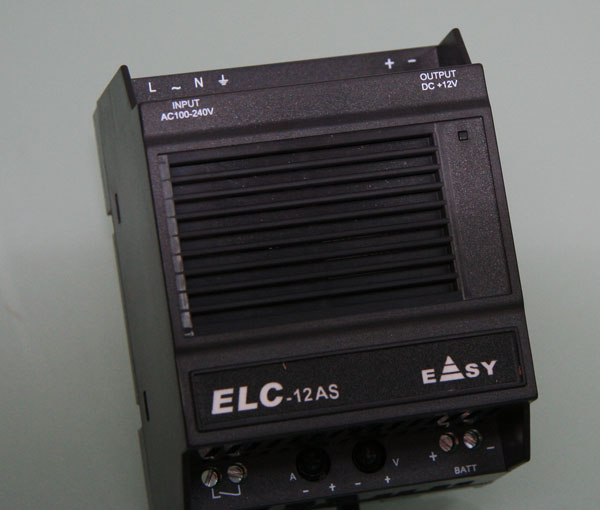

Power Suppl 12Vdc 65-SP12AS

36W power supply


12 VDC - 3 Amp

Nauwkeurigheid : Output ripple < 3mV rms

Output voltage en Stroom begrenzing instelbaar

Met schroefcontact aansluitklemmen

Met UPS functie

Met Lood accu lader

Voorzien van externe Power ON / OFF schakelaar conn.


Beveiligd : tegen kortsluiting

Gemakkelijke bevestiging : DIN Rail of wand montage

Technische documentatie

65-SP12AS Prijs Prijs

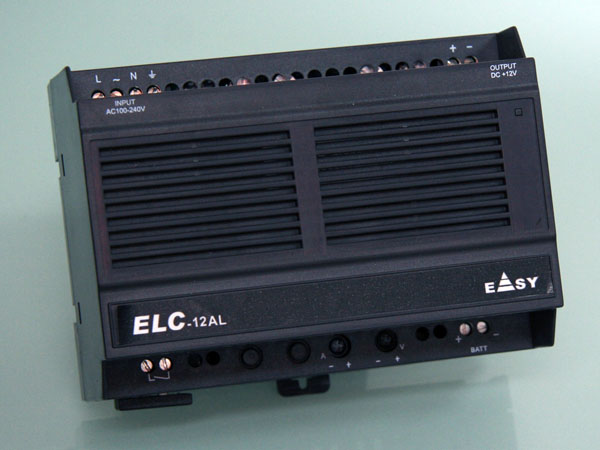

Voeding 12Vdc 65-SP12AL

72W power supply


12 VDC - 6 Amp

Nauwkeurigheid : Output ripple < 3mV rms

Output voltage en Stroom begrenzing instelbaar

Met schroefcontact aansluitklemmen

Met UPS functie

Met Lood accu lader

Voorzien van externe Power ON / OFF schakelaar conn.


Beveiligd : tegen kortsluiting

Gemakkelijke bevestiging : DIN Rail of wand montage

Technische documentatie

65-SP12AL Prijs Prijs

Voedingspanning 24Vdc 65-SP24AS

36W power supply


24 VDC - 1,5 Amp

Nauwkeurigheid : Output ripple < 3mV rms

Output voltage en Stroom begrenzing instelbaar

Met schroefcontact aansluitklemmen

Met UPS functie

Met Lood accu lader

Voorzien van externe Power ON / OFF schakelaar conn.


Beveiligd : tegen kortsluiting

Gemakkelijke bevestiging : DIN Rail of wand montage

Technische documentatie

65-SP24AS Prijs Prijs

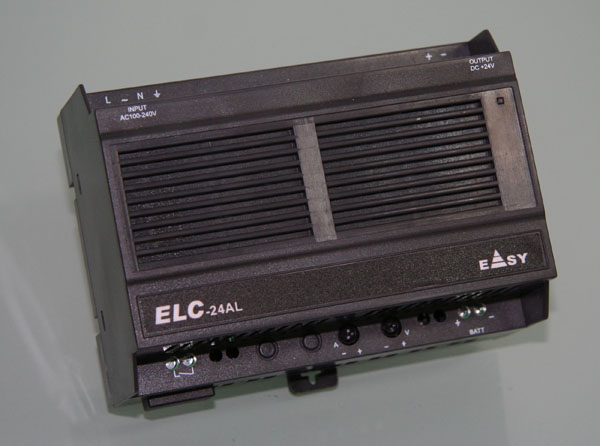

Power Supplie 24Vdc 65-SP24AL

72W power supply


24 VDC - 3 Amp

Nauwkeurigheid : Output ripple < 3mV rms

Output voltage en Stroom begrenzing instelbaar

Met schroefcontact aansluitklemmen

Met UPS functie

Met Lood accu lader

Voorzien van externe Power ON / OFF schakelaar conn.


Beveiligd : tegen kortsluiting

Gemakkelijke bevestiging : DIN Rail of wand montage

Technische documentatie

65-SP24AL Prijs Prijs

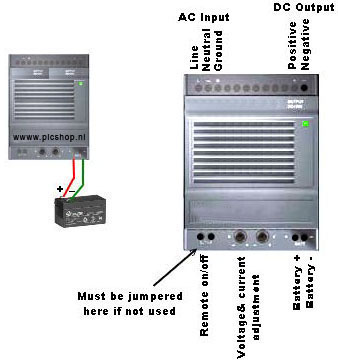

De ups functie




  Compact design, kleine afmetingen en laag gewicht
Hoge betrouwbaarheid
  Intern EMI filter
Power Output LED Indicator
  Op afstand Controle Functie Over verhitting beveiliging
  Kortsluitvast en beveiligt tegen overbelasting
UPS Functie
  CE Certificaat prima prijs prestatie verhouding
Type
SP-05AS
SP-12AS
SP-24AS
SP-05AL
SP-12AL
SP-24AL
Output Voltage
5V
12V
24V
5V
12V
24V
Output Stroom
6A
3A
1.5A
10A
6A
3A
Afmetingen(LWH)
71mm106mm65mm
126mm106mm65mm
Installatie
Standard 35mm DIN (EN50022-35)
Full-range Voltage Input
100-240VAC/140-340VDC
Flucturatie  Voltage toegestande Range
85-264VAC/120-370VDC
Input Frequentie
47-63Hz
Output Voltage Stabiliteit
≤0.5%
Rimpel
≤150mVp-p
Temperatuur
-25℃~+70℃
Spannings overslag beveiliging
>1.5KV
Efficiency
>75%

Gebruikers handleiding SP-xxxx serie :     Download!



Voor ELC Dinrail voedingen kunt u gaan naar de ELC Dinrail webpagina, hier zijn zowel 12Vdc als 24Vdc power supplys leverbaar tot 25 Amp.
