xLogic Easy SMS module (ELC-SMS-D-R)        Toepassingen zijn:


  • INNOVATIEF PRODUCT
  • GEMAKKELIJK PROGRAMMEERBAAR
  • LAAGGEPRIJSD
  • MOOI DESIGN
  • GESCHIKT VOOR DINRAIL
  • VOORZIEN VAN EXTERNE ANTENNE CONNECTOR

  • Beregening besturing
  • Verwarming en koeling systemen
  • Gebouwautomatisering
  • Kleine Domotica toepassingen
  • Machinebesturing
  • Toegangscontrole en alarmering
  • Gebouwen verlichtings besturing
  • Lift besturing
  • Verkeerslichten en verkeers display aansturing
  • Temperatuur monitoring


xLogic SuperRelay--PLCSHOP--SMS Module(ELC-SMS-D-R)

Algemene Introductie

 sms delay time

ELC-SMS-D-R module is een remote control en sms berichten system, deze SMS module is een van de expansion module van asy xLogic, hij is gemakkelijk te connecten aan ELC-18 CPU module (PLC), via een kleine bandkabel word de SMS module aan de PLC gekoppeld. De ElC-SMS module kan van te voren al getest worden middels de xLogixsoft software. Wanneer de programmatie op de PC is voltooid, dan kunt u met xLogicsoft programma ook een simulatie starten zodat u kunt zien of het door uw gewenste resultaat ook uitgevoerd word. De simulatie word zeer duidelijk op het beeldscherm weergegeven, alle veranderingen zijn op het scherm te volgen.



Zes digitale inputs en vier relais outputs zijn beschikbaar voor het monitorren van een SMS (Short Message System) via het mobiele telefone netwerk* (SIM card simlock vrij). De SMS module is voorzien van 10 sms berichten inputs en 10 sms berichten outputs, welke geconfigureerd worden via de xLogic software. Wanneer er op 1 van de inputs een contact geschakeld worden gaat de SMS module een bericht uitsturen naar een door u vooraf ingeprogrammeerde gsm.  De SMS module is een uitbreiding module voor de PLC, de functie blokken die normaal in de PLC worden gebruikt kunnen ook gebruikt worden voor het programmeren van de SMS uitbreidings module. Hierdoor kunnen complexe functie problemen opgelost worden middels SMS berichten verkeer.

De SMS module is in 2 versies leverbaar, versie 2 heeft de mogeijkheid om de PLC'S I/O status en analoge waardes te lezen en te verzenden middels SMS.



De SMS uitbreidingsmodule heeft een eigen telefoonboek in zich al waar 5  GSM nummers in opgeslagen kunnen worden. Iedere status wijziging van  0 naar 1 van de sms berichten output zend een van te voren geprogrammeerd bericht naar een vooraf geselecteerde GSM nummer. Het SMS waarschuwings bericht volgorde kan vooraf ingesteld worden. Door middels van het uitzenden van vooraf ingestelde korte sms commando's kunt u de uitbreidings module ook op afstand laten schakelen. U stuurt bijvoorbeeld een SMS bericht naar de sms uitbreidings module toe van " out1 on" na ontvangen van het SMS bericht schakeld de SMS uitbreidingsmodule relais 1 aan.  Om een overzicht te verkrijgen van de statussen van de installatie, bijvoorbeeld van de inputs en de outputs kan ook geschieden middels SMS berichten verkeer. U dient dit dan wel van te voren te configureren in de software.



*De SMS uitbreiding module is een Quad band uitvoering voor het GSM netwerk: 850MHz, 900MHz, 1800MHz, 1900MHz

*note* De xLogic SMS module kan niet in combinatie gebruikt worden met de LAN Ethernet module (65-ELC-ETHERNET) en 1 xLogic Easy PLC



Het instellen van een SMS bericht naar eventueel meerdere personen
sms bericht met plc

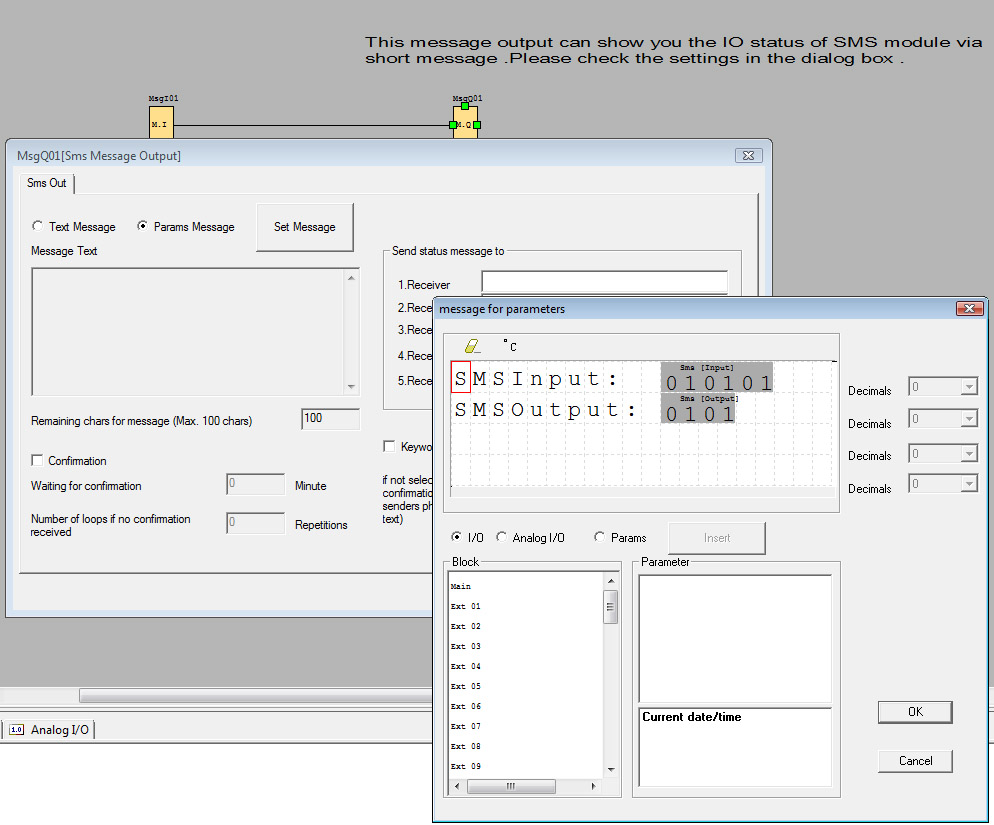

Status melding en instellen van de parameters van het SMS bericht

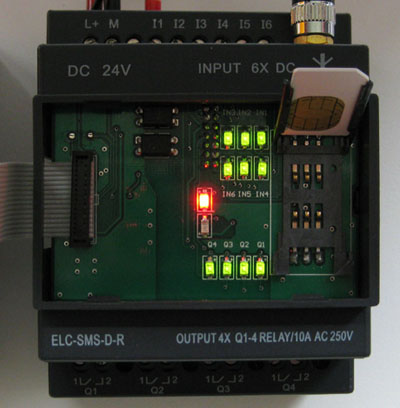

Achter het blauwe afdek kapje bevinden zich de simkaart en de status Leds

De rode led is Power on indicator en de led daaronder voor Netwerk connectie status De bovenste 2 x 3 leds zijn voor de input status. De onderste 4 leds voor de output.

LED status display



De ELC-SMS-D-R heeft twee Leds, 1 voor de gsm en de andere Led voor de status. Beide leds zijn zichtbaar vanaf de voorzijde van de SMS module. De volgende Led statussen kunnen getoond worden:





GSM-LED



- Oplichten regelmatig (ieder seconde) wat betekend dat de module niet is ingelogd op het provider netwerk van uw simkaart.

 - Kort oplichten (ongeveer iedere 3 seconden) wat betekend dat de module is ingelogd op het provider netwerk maar er is geen communicatie

 - Constant branden van de Led wat betekende dat er een verbinding gaande is met het provider netwerk

 - Onregelmatig branden van de Led wat betekend dat er op dat moment data word verstuurd ( een SMS)



Technische data:



Voedingsspanning voltage

DC 12V / 24V

Power consumptie

3W

Schakel capaciteit

4x 10A 250V

Temperatuur range

Temp: 0+55C

Behuizing Protection: IP 20

Inputs

6 digital inputs; 10 SMS berichten inputs

Outputs

4 relay outputs; 10 SMS berichten outputs

Provider (GSM / Netwerk)

Simlock Vrij

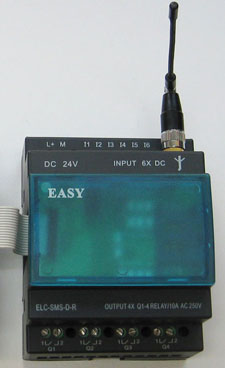

Links de PLC en rechts de SMS module van xLogix / Easy
