Vanaf heden vindt u bij downloads/software
ook ons GRATIS Scada software en een Android app!!!
De programmeer software van xLogic Easy wordt "xlogicsoft"
genoemd.
Deze software werkt met de volgende
besturingssystemen: Windows 98/Vista/Xp en Windows 7/8/10 - 32 en 64
bits.
De meeste PLC's (Programmable Logic Controllers)
worden geprogrammeerd door middel van een LadderDiagram (LD of LAD). Voor een onervaren
persoon is dit niet zo gemakkelijk te doen.
Met de PLC van Easy xLogic is dit obstakel voorbij.
Het programmeren wordt gedaan met het programma xlogicsoft (een CAD-Programma) middels duidelijke
iconen FBD (Function Block Diagram).
Het software pakket word gratis bij aankoop van de
PLC van Easy xLogic geleverd. (Ook kunt u deze
GRATIS op deze website downloaden.)
Heeft u een applicatie geschreven, dan kunt u deze
ook beveiligen tegen uitlezen middels een wachtwoord.
Op deze pagina vindt u enkele voorbeelden en uitleg.
Hoe ziet een Functie Blok Diagram eruit:
Functie Blok Diagram wordt zo genoemd omdat men
programmeert in blokken, een soort Lego bouwstenen.
Deze blokken kan men op elkaar aansluiten. De meest
gebruikte blokken zijn basispoorten (deze worden ook
wel logische poorten genoemd). De ELC12 en de ELC18
hebben 512 programmeerbare functie blokken.
Basispoorten (ook wel gates genoemd) zijn kleine
schakelingen. Een chip heeft heel wat van deze
poorten in zich. Een functionele eigenschap van
logische schakelingen is dat ze maar twee
verschillende uitvoermogelijkheden hebben, die
kunnen worden geïnterpreteerd als één en nul, waar
en niet waar, hoog en laag.
Hieronder vindt u een overzicht van de standaard
logische poorten:
•De AND-poort(ook wel EN-poort genoemd) geeft
slechts een 1 als uitvoer Q als alle invoer een 1
is.
•Een OR -poort(ook wel OF-poort genoemd) geeft een 1
als minimaal één van de ingangen (dus A of B) ook
een 1 is.
•Een NOT-poort (ook wel NIET-poort genoemd)
inverteert een signaal (1 wordt 0 en omgekeerd)
•De NAND-poort (staat voor Not AND, ook wel
NEN-poort genoemd). Dit is een AND-poort met een
NOT-poort erna. Het omgekeerde van een AND
•De NOR-poort (staat voor Not OR, ook wel NOF-poort
genoemd)). Het omgekeerde van een OR
Middels deze logische poortjes wordt een complete
schakeling opgezet / geprogrammeerd. Wanneer de programmering op de PC is voltooid, dan kunt u met
het xLogicsoft programma ook een simulatie starten
zodat u kunt zien of het door uw gewenste resultaat
ook uitgevoerd wordt.
De simulatie wordt zeer duidelijk op het beeldscherm
weergegeven, alle veranderingen zijn op het scherm
te volgen.
Werkt de simulatie naar volle tevredenheid dan kan
het programma in de PLC gedownload worden, dit kan
middels een seriële RS232 of USB verbinding's
kabel.
In de meegeleverde software pakket ( xLogicsoft )
staan allerlei standaard functies in simpele
blokdiagrammen uitgebeeld, deze plaatst u op uw
beeldscherm en u maakt met een simpele muisklik een
verbinding tussen de verschillende functieblokken.
Op het programmeerscherm staan alle beschikbare
symbolen. Deze zijn onderverdeeld in een aantal groepen:
I/O blokken, (in- en uitgangen), logische functies
zoals: AND, XOR, NOT, NAND en OR, en nog veel meer
functies zoals timer, comparator enz enz......

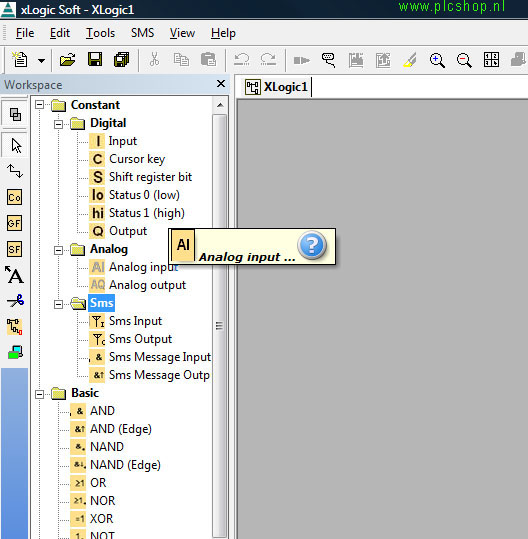

De Help functie in de software
Klik in de Workspace kolom (linkse kolom van het
scherm) het gewenste item aan en schuif met de pijl
van de muis naar het vraagteken in het blauwe
vlak. Als u hierop klikt opent de HELP-functie voor
dit onderdeel, in het voorbeeld hierboven van de
analoge input functie.

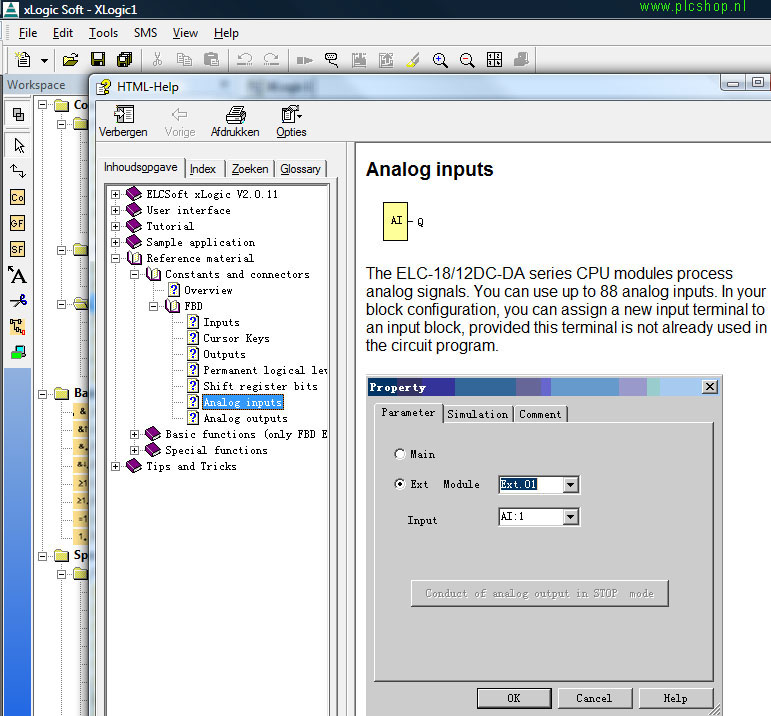

Zie hierboven de uitgebreide help van de aangeklikte
analoge input help functie. Er is een ruim opgezette
help functie van ieder item aanwezig.

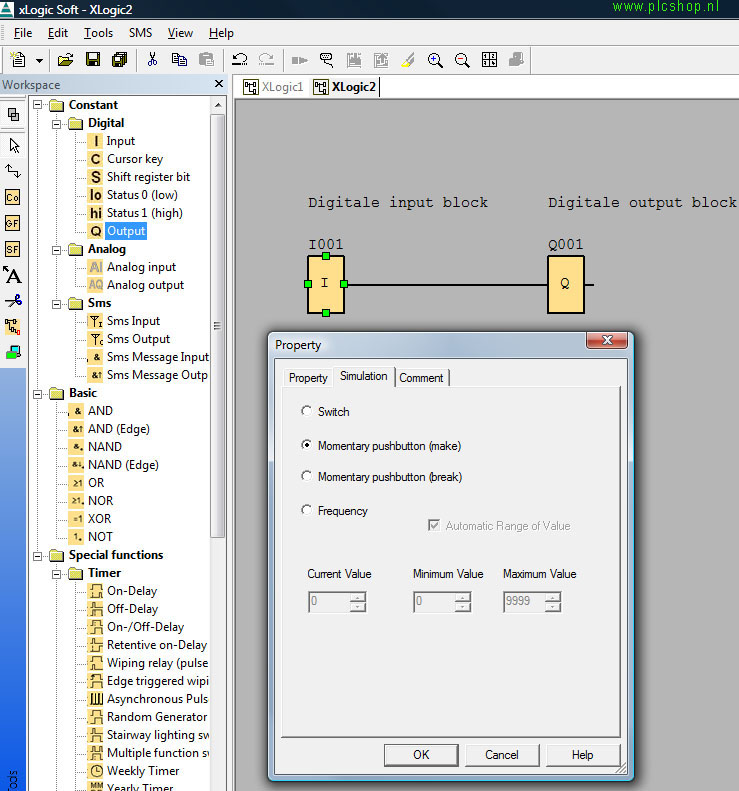

Ook wanneer u één van de functie blokken op het layout scherm heeft geplaatst kunt u van ieder item
de instellingen opvragen, wijzigen en of weer laten
geven. In dit geval is digitale input functie blok
geopend, en hierin ziet u dat u deze input block kan
voorzien van een MAAK of een VERBREEK contact. Dus
een NO of een NC.
Hoe ziet de analoge Monitor input eruit:
Een voorbeeld van de monitor configuratie. U ziet de
start van de instellingen voor de xLogic PLC Monitor
configuratie.
Hoe kunt u de monitoring data (AI/AQ) naar een Excel programma exporteren? De hieronder beschreven
configuratie laat de complete historie zien vanuit
de AI/AQ monitor mode, die automatisch opgeslagen
kan worden in een Excel file.
Let op! Wanneer OOK de "Clear previous Data"
is geselecteerd wordt de voorgaande historie
data niet opgeslagen
Het aankiezen van de Monitor mode button,
voor het monitoren van de Data.
 |

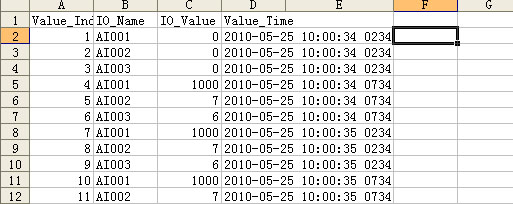

Niet alleen het monitoren van analoge inputs behoort
tot de mogelijkheden, maar ook het opslaan in een
Excel bestand. De Excel monitoring data die
opgeslagen wordt geeft de AI/AQ nummers, de
waarde, de datum en de tijd weer.
Voorbeeld screen dump van analoge meting weer
gegeven op een MD204 External HMI
Hoe ziet een Modbus RTU eruit:
Het in de software "Workspace" genoemde item "Peripheral
heeft als functie om andere merken Modbus (RTU) of
HMI aan te kunnen sluiten op de xLogic Easy PLC.
( " Peripheral " function block, betekend dat de
xLogic SuperRelay aangesloten kan worden op een
product van een derde partij die het "standard
Modbus RTU" communicatie protocol ondersteund, zoals
een HMI, etc.)
Zowel de ELC-12 als de ELC-18 serie is voorzien van
een mogelijkheid om Modbus (RTU) te kunnen connecten.
De ELC18 serie is daarnaast ook nog voorzien van een
RS485 aansluiting, alle andere ELC series van Easy
xLogic zijn voorzien van RS232 compoort aansluiting.
